Instalação e ligação

Risco de choque elétrico

Desligue a fonte da tomada antes de ligar ou trocar qualquer fio. A instalação deve ser feita por um profissional habilitado.

O LOUD pode ficar em um móvel, num rack ou no forro. Todas as ligações ficam no painel de trás.

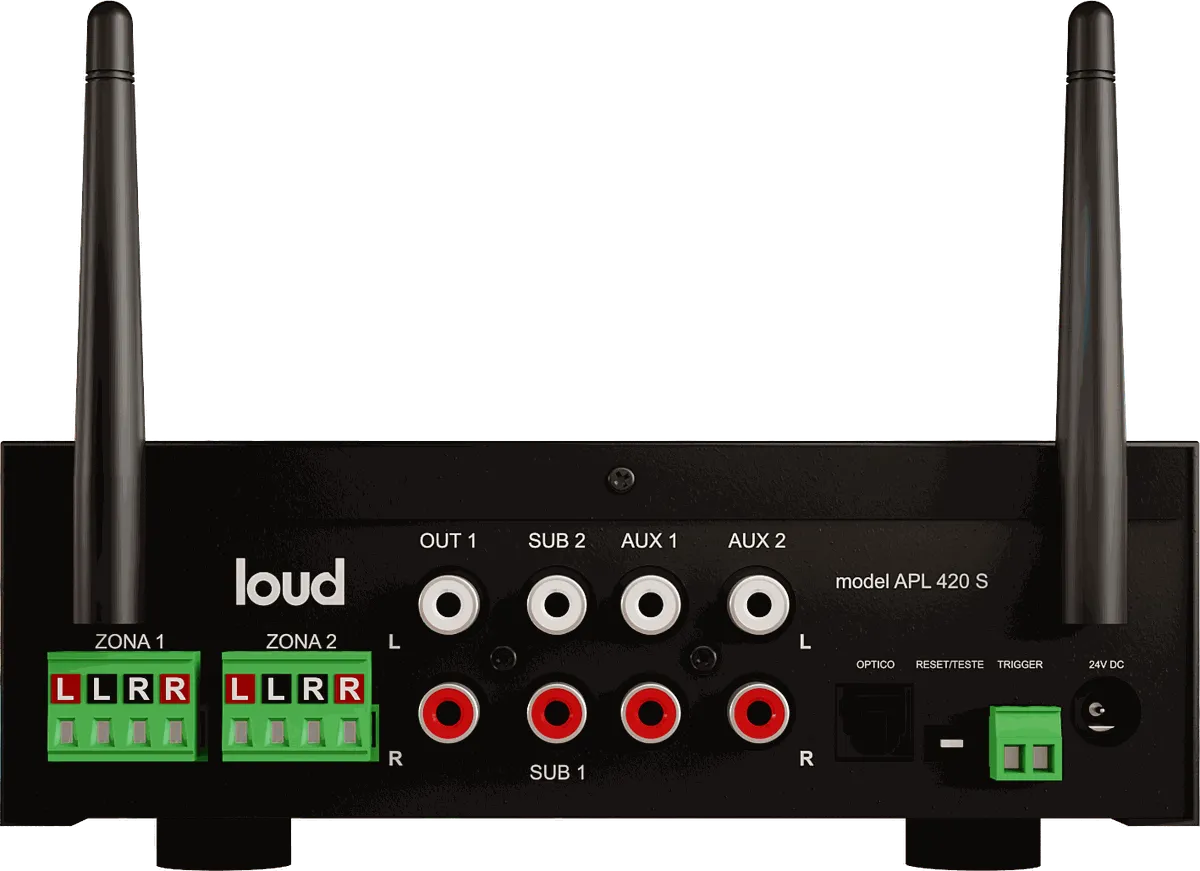

Painel de trás

Conector	Para que serve
Zona 1 e Zona 2	Caixas de som de cada zona. Cada borne tem L+ L− (esquerda) e R− R+ (direita).
Aux 1 e Aux 2	Entradas de áudio com cabo RCA (TV, receiver, celular com cabo).
Óptico	Entrada de áudio digital com cabo óptico (TV, por exemplo).
Sub 1 e Sub 2	Saída para subwoofer ativo (subwoofer com amplificador próprio) de cada zona.
Out 1	Saída de linha da zona 1, para outro amplificador.
Trigger	Liga outro equipamento junto com o LOUD (exemplo da LOUD: APL-300).
Reset/Teste	Botão de reset da rede, teste de áudio e troca do modo de áudio.
24V DC	Fonte de alimentação.

Ligar as caixas de som

1. Em cada zona, ligue a caixa da esquerda nos bornes L e a da direita nos bornes R.
2. Respeite o positivo (+) e o negativo (−) de cada caixa.
3. Passe um fio negativo separado para cada caixa. Os negativos da esquerda e da direita não são comuns.
4. Ligue a fonte na entrada 24V DC só depois de terminar todas as ligações.

Por zona, você pode ligar:

• 1 par de caixas de no máximo 60 W, com 8 ohms cada; ou
• até 4 caixas de no máximo 60 W e 8 ohms, 2 em paralelo por canal (o canal fica com 4 ohms).

Use a mesma impedância nos dois canais

Não ligue caixas com impedância (resistência elétrica da caixa, em ohms) diferente na esquerda e na direita. Teste sempre o amplificador em estéreo.

Limite o volume para proteger as caixas

O LOUD corta o som quando a potência passa de 20 W por canal, para não esquentar. Se o som ficar picotado, limite o volume máximo da zona de acordo com a potência das caixas (por exemplo, 80%). Usar o aparelho assim, sem limitar, pode queimar o equipamento, e isso não é coberto pela garantia.

Saídas de subwoofer e Out 1

O que sai em Sub 1 e Sub 2 depende do modo de áudio:

Modo	Sub 1	Sub 2
Duas zonas (Dual Zone)	Som da zona 1	Som da zona 2
Uma zona (Single Zone)	O mesmo som nas duas	O mesmo som nas duas
Surround 4.1	Funciona	Não funciona

A saída Out 1 e o amplificador interno não funcionam ao mesmo tempo. Use Out 1 com amplificadores analógicos comuns. Não ligue nela outro amplificador controlado pelo app Loud Control. Para som em vários ambientes, a LOUD recomenda um sistema multiroom, e não ligar vários amplificadores pela Out 1.

Antenas, controle remoto e IR Blaster

• Deixe as antenas na vertical: o Bluetooth pega melhor.
• Na lateral fica a chave Seletor IR:
  • para fora: liga o IR Blaster (sensor de controle remoto com fio). O sensor da frente e os botões do painel param de funcionar;
  • para dentro: desliga o IR Blaster. O sensor da frente e os botões funcionam normalmente.
• O cabo do IR Blaster não pode ser emendado. Use só o IR Blaster que veio com o aparelho: outro modelo pode queimar o equipamento.

Dica

Não passe o cabo da fonte dentro de eletrodutos da instalação elétrica.

Na rede

• Reserve o IP do LOUD no roteador (IP fixo), para o app sempre achar o aparelho.
• A rede deve ter um só servidor DHCP (o equipamento que distribui os endereços IP, normalmente o roteador).
