Esquema de Instalação no Control Xcene - CS12B
Nesta seção, você encontrará o diagrama e as instruções para a instalação correta do Control Xcene série CS12B. Siga atentamente os passos abaixo para garantir conexões seguras e assegurar o funcionamento ideal do seu sistema.
Observações Gerais sobre a Rede de Alimentação / Tensão de Linha
Seção intitulada “Observações Gerais sobre a Rede de Alimentação / Tensão de Linha”Notas importantes sobre os cabos:
- Utilize cabos devidamente certificados — cabos da rede de alimentação/tensão de linha e cabos Classe 2/PELV. Eles devem ter marca de certificação conforme normas nacionais. Se usar cabos de alimentação com núcleo revestido por capa isoladora, o cabo Classe 2/PELV pode ser PP de 2,5 mm.
- O quadro de distribuição deve ter proteção contra curtos‐circuitos e sobrecargas. Recomenda‐se disjuntor até 20 A (curva C, IEC60898/EN60898) com capacidade de ruptura adequada.
- Instale em conformidade com todas as normas elétricas locais e nacionais.
- A ligação do terminal Terra/Massa deve seguir o esquema elétrico. Nunca deixe de conectar o fio terra — ele protege contra choques e resguarda o equipamento.
- Não misture diferentes tipos de lâmpadas na mesma zona.
- Cargas fluorescentes e eletrônicas de baixa tensão exigem interfaces. Cargas de zona acima de 800 W/VA em 127 V ou 1 600 W/VA em 220 V — e carga total que exceda a capacidade da unidade — necessitam de amplificadores de potência vendidos separadamente.
Ligações Elétricas — Modelo XCENE Série CS12B
Seção intitulada “Ligações Elétricas — Modelo XCENE Série CS12B”-
Preparação dos fios
- Desencape 12 mm do isolador de todos os fios na caixa de embutir.
-
Conexão nos terminais
- Ligue cada fio aos terminais apropriados na parte posterior da unidade de controle.
-
Torque recomendado
- Tensão de linha: 1,0 N·m
- Terra/massa: 1,3 N·m
-
Portas RJ45
- CS (fêmea): interligação de Controls Xcene
- KS (fêmea): interligação de Keypads Xcene

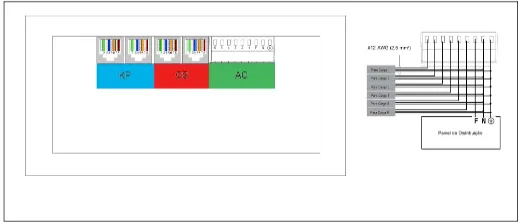

Esquema de Ligação
Seção intitulada “Esquema de Ligação”
Diagrama
Seção intitulada “Diagrama”
