Painel lateral da planta
O painel lateral fica à esquerda da planta, na tela Visual, e funciona como o índice do desenho.
É por ele que você vê o que ainda falta posicionar, encontra um dispositivo pelo nome e escolhe as portas e janelas que serão desenhadas.
O painel não cria dispositivo nem ambiente. Ambiente continua sendo criado, renomeado e excluído na tela Ambientes. As saídas e os botões continuam vindo dos equipamentos do projeto.
Como acessar
Seção intitulada “Como acessar”-
Entre no projeto desejado.
-
Abra a barra lateral.
-
Clique em Visual.
-

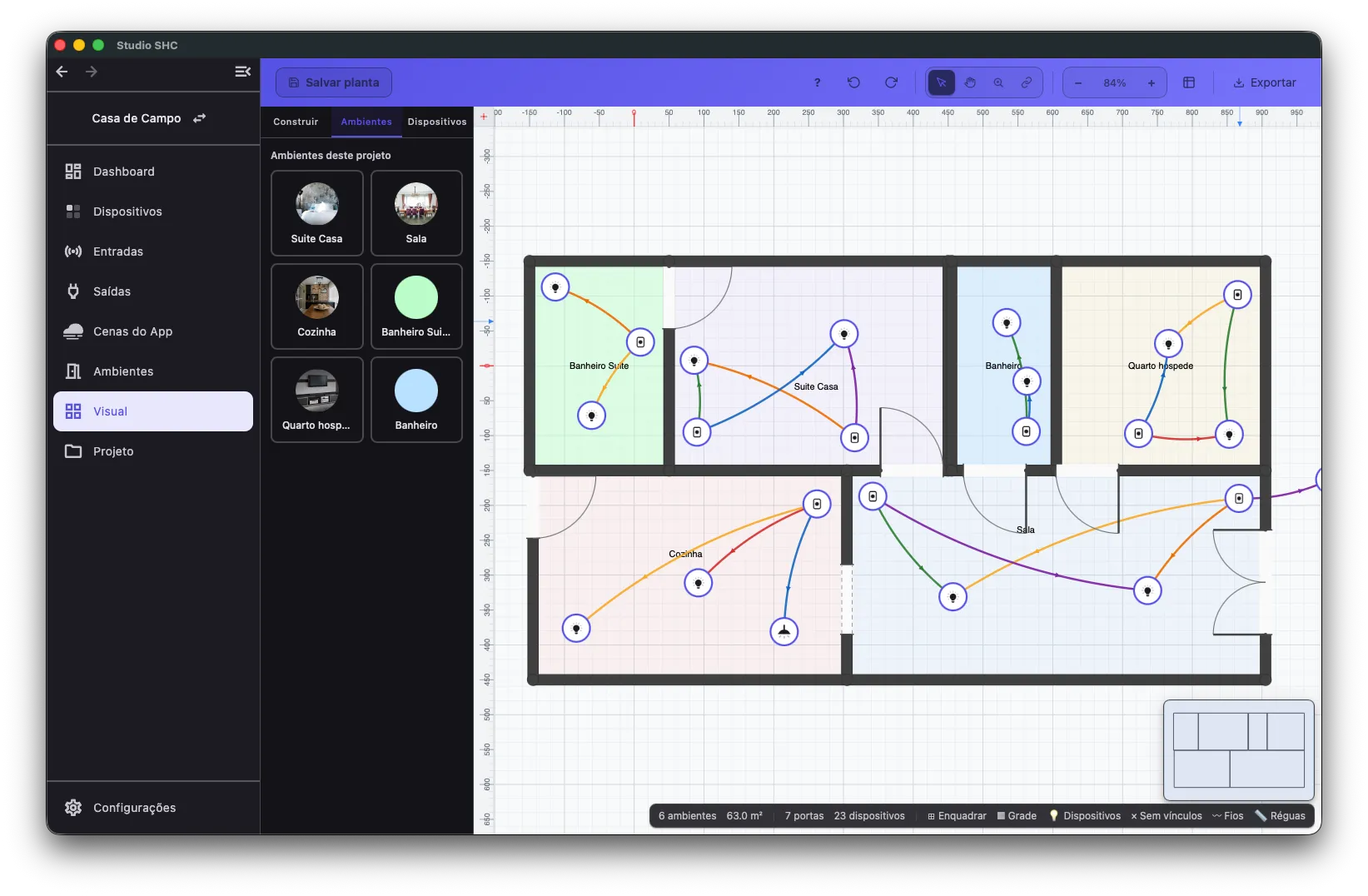

O painel lateral aparece à esquerda, já aberto na aba Ambientes.
Para conhecer o resto da tela, veja Visual — visão geral.
O que aparece na tela
Seção intitulada “O que aparece na tela”O painel tem três abas, lado a lado, no topo:
| Aba | Para que serve |
|---|---|
| Construir | Catálogo de portas e janelas para desenhar |
| Ambientes | Lista dos ambientes do projeto, apenas para consulta |
| Dispositivos | Lista das saídas e dos botões que ainda não têm ambiente |
A aba Ambientes é a que abre por padrão. A aba ativa fica com a cor de destaque e um traço embaixo.
Para o catálogo de portas e janelas, veja Portas e janelas.
Aba Ambientes
Seção intitulada “Aba Ambientes”A aba Ambientes mostra o título Ambientes deste projeto e, abaixo dele, uma grade com dois cartões por linha, um para cada ambiente do projeto.
Cada cartão mostra:
| Elemento | O que mostra |
|---|---|
| Disco no topo | A foto do ambiente, quando houver. Sem foto, a cor escolhida no cadastro. Sem cor, o ícone padrão de ambiente |
| Nome | Nome do ambiente, como está cadastrado na tela Ambientes |
O nome do ambiente não é editável aqui. Para alterar nome ou imagem, use Editar ambiente.
Selecionar um ambiente pelo cartão
Seção intitulada “Selecionar um ambiente pelo cartão”-
Abra a aba Ambientes.
-
Clique no cartão do ambiente desejado.
-
O cômodo correspondente fica selecionado no desenho: o contorno acende e o painel de propriedades abre à direita, com as propriedades daquele ambiente.
A ligação vale nos dois sentidos: ao selecionar um cômodo direto no desenho, o cartão dele também acende no painel.
Ao clicar num cartão de ambiente, a vista da planta não se desloca. Esse deslocamento só acontece na aba Dispositivos.
Quando não há nenhum ambiente
Seção intitulada “Quando não há nenhum ambiente”Se o projeto ainda não tem ambientes cadastrados, a aba mostra a mensagem Nenhum ambiente ainda. Crie ambientes na tab Ambientes do app.
Todo ambiente do projeto ganha desenho automaticamente. Você não precisa arrastar o ambiente para dentro da planta, e nem existe formulário de criação aqui.
Para criar o primeiro, veja Criar ambiente.
Aba Dispositivos

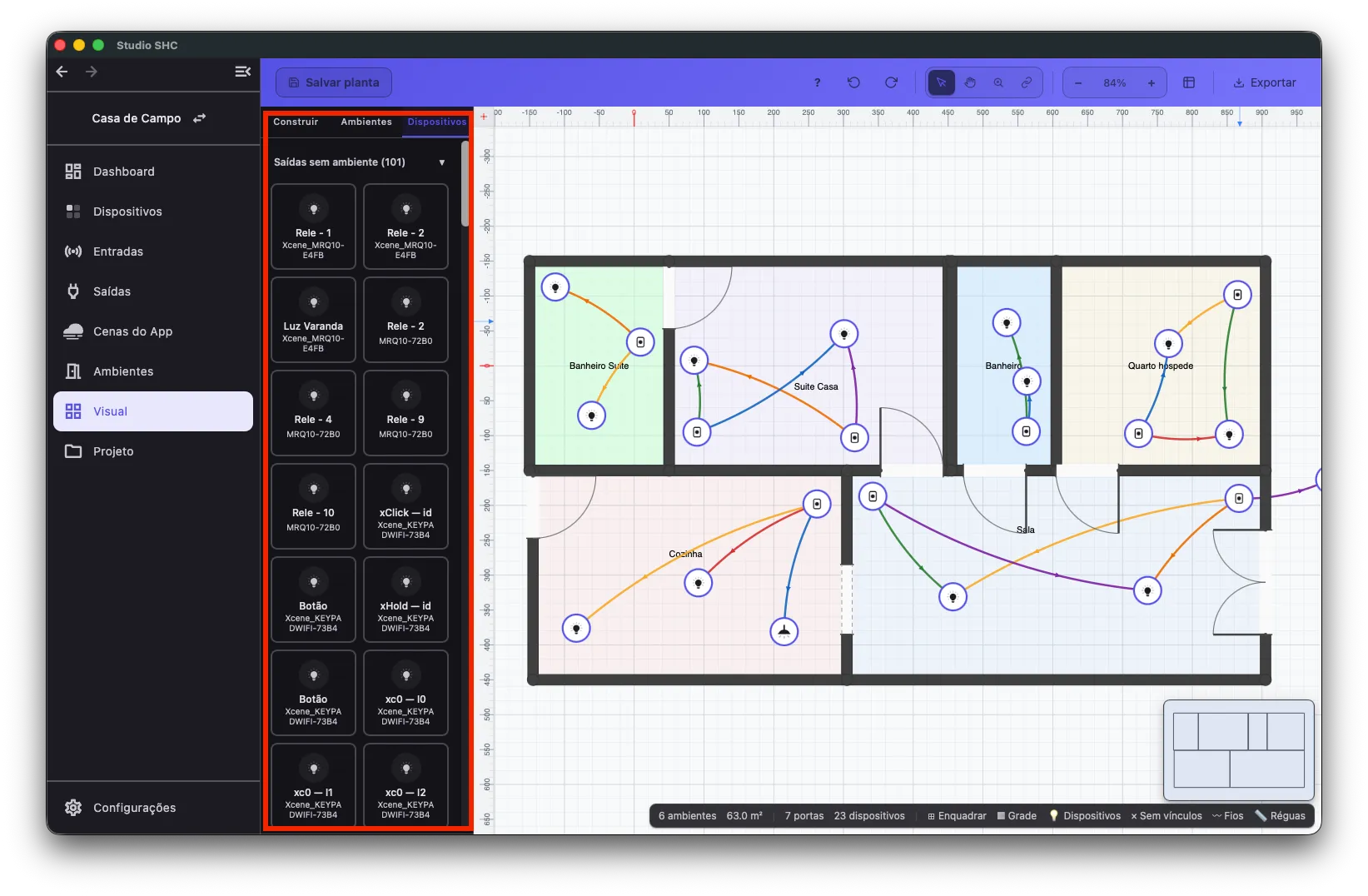

Seção intitulada “Aba Dispositivos”A aba Dispositivos lista cada saída e cada botão do projeto que ainda não tem ambiente. Ou seja: é a lista do que falta posicionar.
Por isso, esta aba vazia é um bom sinal. Significa que todo dispositivo do projeto já está dentro do cômodo dele.
A aba tem duas seções, e cada uma recolhe de forma independente:
| Seção | O que reúne | Estado inicial |
|---|---|---|
| Saídas sem ambiente | As saídas que ainda não estão em nenhum cômodo | Aberta |
| Botões sem ambiente | Os botões que ainda não estão em nenhum cômodo | Aberta |
O número entre parênteses no cabeçalho é a quantidade de cartões da seção. A seta à direita indica o estado. Ela aponta para baixo quando a seção está aberta e para a direita quando está recolhida. Clique no cabeçalho para recolher ou abrir.
O cartão de cada dispositivo
Seção intitulada “O cartão de cada dispositivo”Os cartões aparecem em uma grade de dois por linha. Cada cartão tem três partes empilhadas:
| Parte | O que mostra |
|---|---|
| Ícone | O símbolo do dispositivo: o ícone escolhido para a saída, o espelho para um grupo de botões fixos ou o pulsador para um botão avulso |
| Nome | Nome do item, o mesmo que aparece nas telas Entradas e Saídas |
| Linha de baixo | Nome do equipamento dono do item. Em um grupo de botões fixos, mostra a quantidade de teclas |
Ao passar o mouse sobre um cartão, aparece o nome do item. No cartão de um grupo de botões, a dica mostra o nome seguido da quantidade de teclas no mesmo espelho.
O cartão selecionado fica com borda e fundo na cor de destaque.

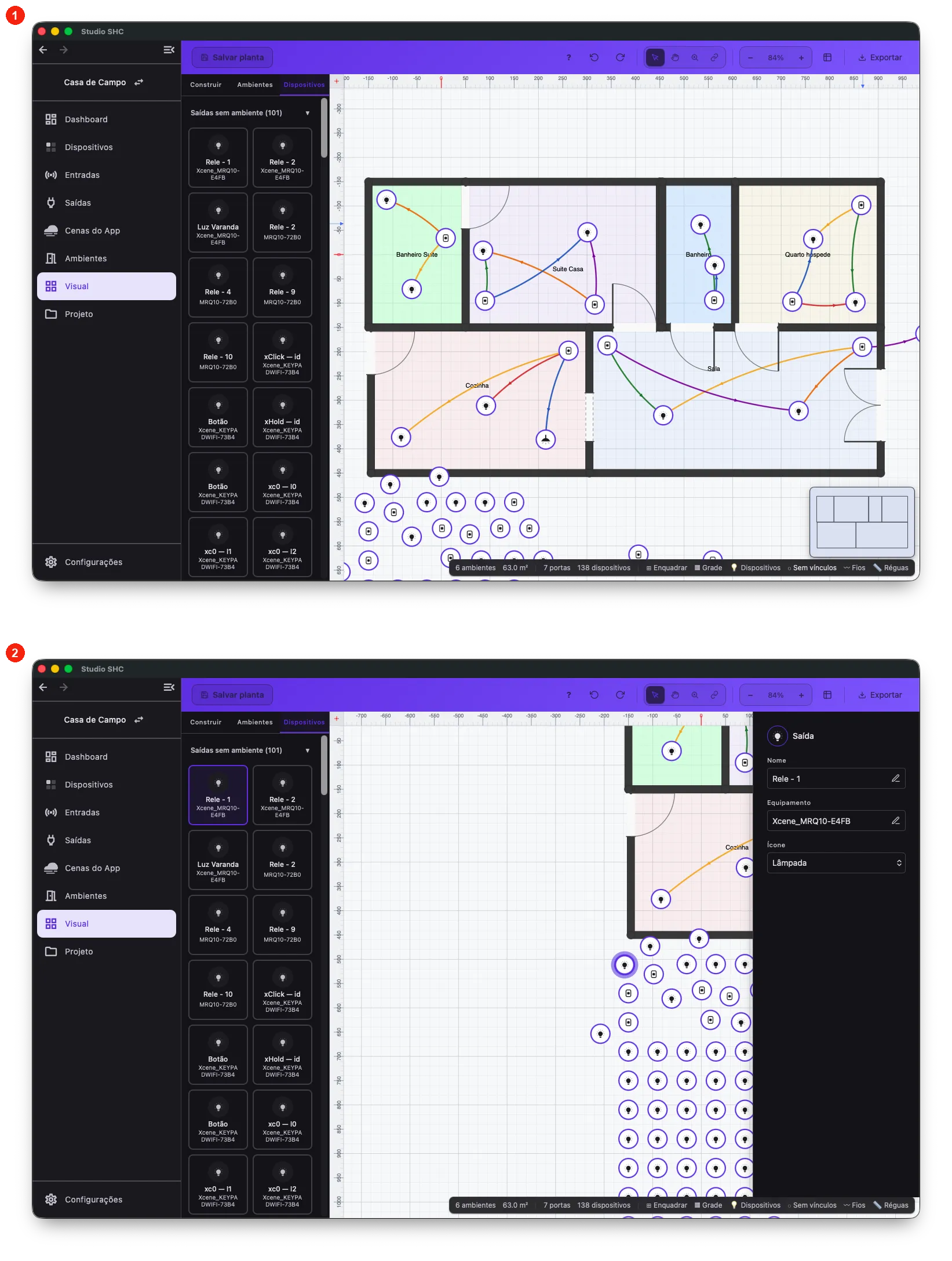

Encontrar um dispositivo no desenho
Seção intitulada “Encontrar um dispositivo no desenho”Não existe campo de busca por texto no painel. A busca é visual: os cartões são a lista, e o nome de cada item também aparece dentro do marcador no desenho.
-
Abra a aba Dispositivos.
-
Percorra as duas seções e localize o cartão pelo nome do item e pelo nome do equipamento, na linha de baixo.
-
Clique no cartão.
-
Três coisas acontecem ao mesmo tempo:
- O marcador correspondente fica selecionado no desenho.
- A vista se desloca e centraliza esse marcador na tela, mesmo que ele estivesse fora da área visível.
- O painel de propriedades abre à direita, com os dados daquele item.
-
Se o item for uma tecla de um espelho, a vista vai até o marcador do grupo, que é onde o espelho está desenhado.
A vista só se desloca quando a seleção parte de um cartão desta aba. Selecionar o ícone clicando no próprio desenho não mexe no zoom nem na posição da vista.
Quando as duas seções estão vazias
Seção intitulada “Quando as duas seções estão vazias”Cada seção tem seu próprio texto:
- Sem saídas pendentes: Todas as saídas já estão num ambiente.
- Sem botões pendentes: Todos os botões já estão num ambiente.
Este é o estado desejado, não um erro.
Grupos de botões fixos
Seção intitulada “Grupos de botões fixos”Alguns modelos têm teclado fixo, com várias teclas no mesmo espelho. Como o espelho ocupa um único ponto da parede, as teclas dele não podem estar em cômodos diferentes.
Por isso:
- O grupo aparece na lista como uma entrada só, com o ícone de espelho e a quantidade de teclas na linha de baixo.
- Um botão avulso do mesmo equipamento aparece separado, com o ícone de pulsador, porque ele é instalado à parte e pode ficar em outro cômodo.
- O cartão do grupo acende mesmo quando quem foi selecionado no desenho foi outra tecla do mesmo espelho.
Para ver e acionar cada tecla individualmente, use o painel de propriedades. Veja Acionar saídas e botões pela planta.
O que não aparece no painel
Seção intitulada “O que não aparece no painel”- Saídas marcadas como ocultas na configuração de ações. Elas ficam fora da planta por completo.
- Dispositivos que já têm ambiente. Eles já estão desenhados dentro do cômodo deles.
O botão Sem vínculos

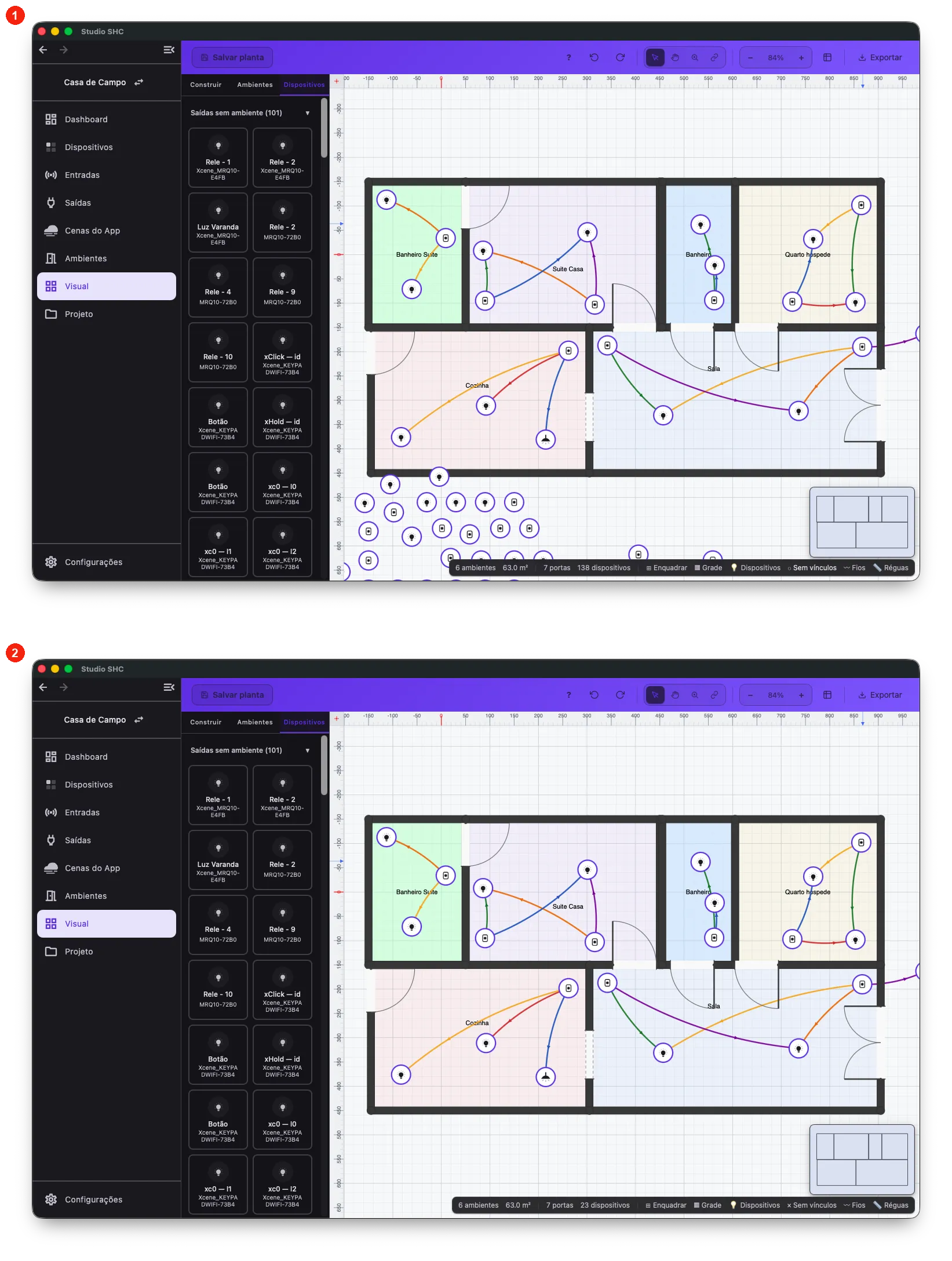

Seção intitulada “O botão Sem vínculos”Na barra inferior da planta existe o botão Sem vínculos. Ele mostra ou esconde os dispositivos que ainda não dizem nada sobre a instalação.
Um item só é escondido quando atende às duas condições ao mesmo tempo:
- Não tem ambiente.
- Não tem nenhuma ligação, nem entrando nem saindo.
As duas condições existem porque um botão que já comanda saídas tem fios saindo dele. Escondê-lo deixaria os fios pendurados no vazio.
| Estado do botão | O que significa |
|---|---|
| Ligado | Botões e saídas sem ambiente e sem ligação estão visíveis. É como o botão nasce |
| Desligado | Esses itens ficam escondidos, e também deixam de ser clicáveis, selecionáveis e arrastáveis |
Regras do botão:
- É uma preferência da sessão, como o zoom. Ela não é gravada no projeto: ao reabrir a planta, tudo volta a ficar visível.
- Um grupo de botões fixos é avaliado como unidade. Basta uma tecla do espelho ter ligação para o marcador inteiro continuar visível.
- Ligar um botão a uma saída faz os dois reaparecerem sozinhos, sem precisar mexer no botão da barra. Eles deixaram de ser itens sem vínculo.
- A contagem de dispositivos da própria barra inferior acompanha o filtro.
Enquanto houver conteúdo escondido na tela, o menu Exportar passa a perguntar se você quer exportar Como está na tela ou o Projeto completo. Para mais detalhes, veja Exportar a planta.
Se algo der errado
Seção intitulada “Se algo der errado”| Situação | O que fazer |
|---|---|
| O painel lateral não aparece | A tela está estreita e o painel virou gaveta. Use o botão flutuante de ferramentas, no canto inferior esquerdo da planta |
| A aba Ambientes está vazia | O projeto ainda não tem ambientes. Crie o primeiro pela tela Ambientes |
| A foto de um ambiente não aparece no cartão | O cartão mostra automaticamente o ícone padrão quando a imagem não carrega. Verifique a conexão e a imagem cadastrada no ambiente |
| Um dispositivo não está em nenhuma das duas seções | Ele já tem ambiente e está desenhado dentro do cômodo, ou é uma saída marcada como oculta |
| Cliquei no cartão e não vi o item | Confira se o botão Sem vínculos está desligado. Itens escondidos por ele não podem ser selecionados |
Dicas úteis
Seção intitulada “Dicas úteis”- A aba Ambientes abre por padrão e serve só para consulta. Quem cria e edita ambiente é a tela Ambientes.
- Use a aba Dispositivos como lista de pendências: ela mostra exatamente o que ainda falta posicionar.
- A aba Dispositivos vazia é o objetivo, não um problema.
- Clique no cartão de um dispositivo para trazer a vista até ele. É o jeito mais rápido de achar um item pelo nome.
- Recolha a seção de saídas ou a de botões para trabalhar em uma lista de cada vez.
- Um espelho com várias teclas entra na lista uma vez só. O botão avulso do mesmo equipamento entra separado.
- Use o botão Sem vínculos para limpar a tela em projetos grandes, e lembre que ele volta ao normal ao reabrir a planta.
- Para levar um dispositivo até o cômodo dele, veja Posicionar saídas e botões na planta.
