Saídas agrupadas (zonas)

Alguns equipamentos oferecem vários controles do mesmo ponto, como ligar, mudo, entrada e volume de uma zona de áudio.

Nesses casos, o Studio SHC mostra uma única linha na tela Saídas para a zona inteira. Ele não mostra uma linha para cada controle.

Os controles internos aparecem quando você abre a linha.

Como identificar uma saída agrupada

Uma saída agrupada aparece na lista como qualquer outra linha. A diferença é que ela representa o conjunto.

O caso mais comum é a zona de áudio. Ela reúne controles como Power (ligar), Mute (mudo), Input (entrada) e Volume.

Quando a zona ainda não tem nome definido, o Studio SHC cria um nome automaticamente. Ele usa a mesma numeração que aparece no visor do aparelho. Por exemplo, a primeira zona aparece como Zona 1 e a segunda como Zona 2.

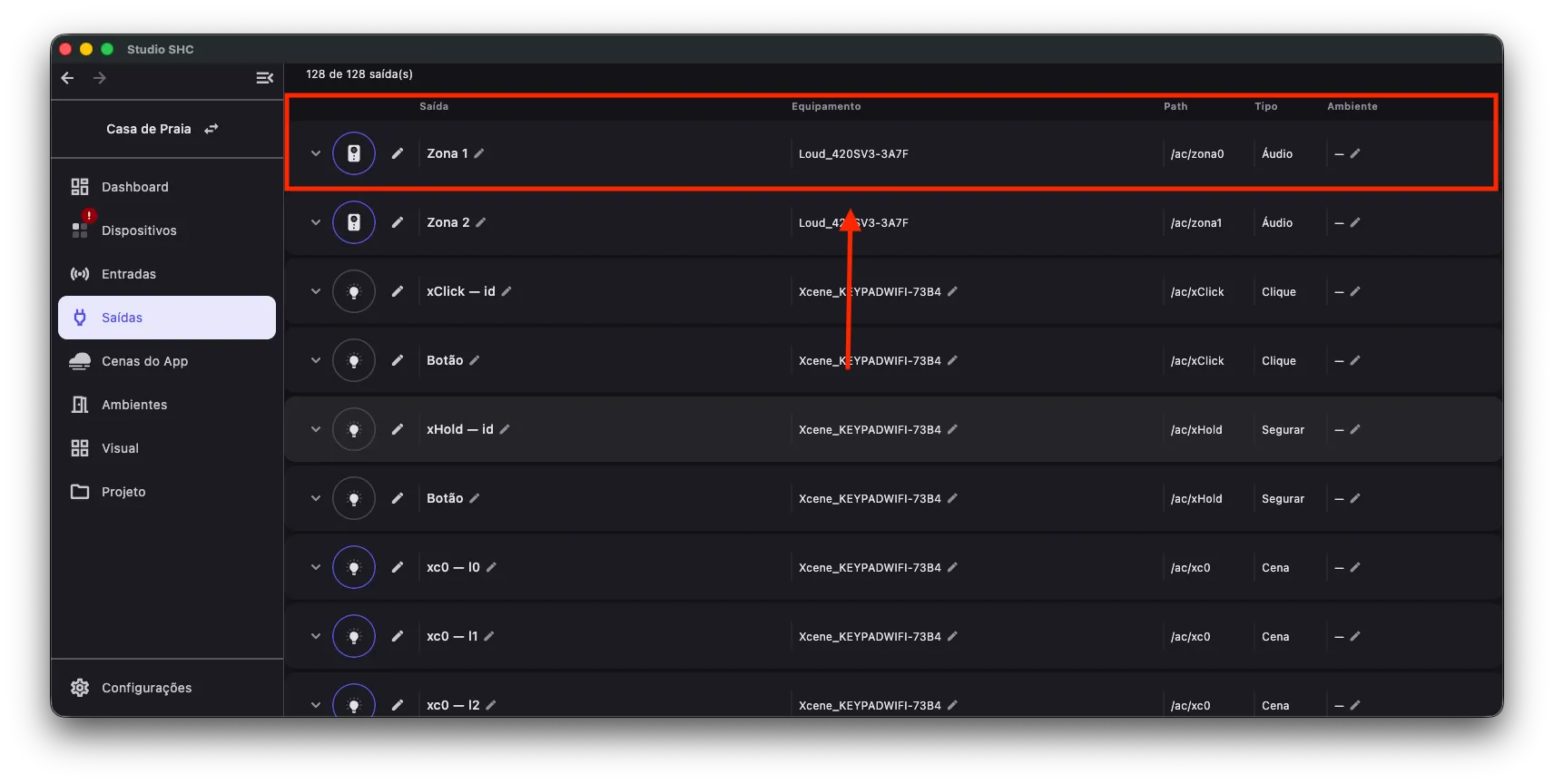

Zona de áudio fechada na lista de saídas

O que muda na linha

A linha da zona funciona como a linha de uma saída comum, com estas diferenças:

Item	Como se comporta na zona
Saída	Mostra o nome da zona, e não de um controle interno
Equipamento	Aparece como texto simples e não pode ser editado nesta linha
Ícone	Reflete o estado de ligado ou desligado da zona. Clicar liga ou desliga a zona inteira
Lápis do ícone	Traz a dica Alterar ícone do grupo, porque o ícone vale para toda a zona
Ambiente	Vale para a zona inteira
Traço verde	Acende quando qualquer controle da zona foi afetado pelo último acionamento
Círculo de pendência	Acende quando qualquer controle da zona tem alteração pendente de envio

Renomear a zona

O nome da zona é editado como o nome de qualquer outra saída, pelo ícone de lápis ao lado do nome.

Ao salvar um nome novo em uma zona, o Studio SHC faz duas coisas:

Grava o nome na nuvem, para uso em todo o sistema.
Envia o nome ao equipamento, para que ele apareça no visor físico do aparelho.

Para o passo a passo da edição, veja Editar ícone, nome e ambiente da saída.

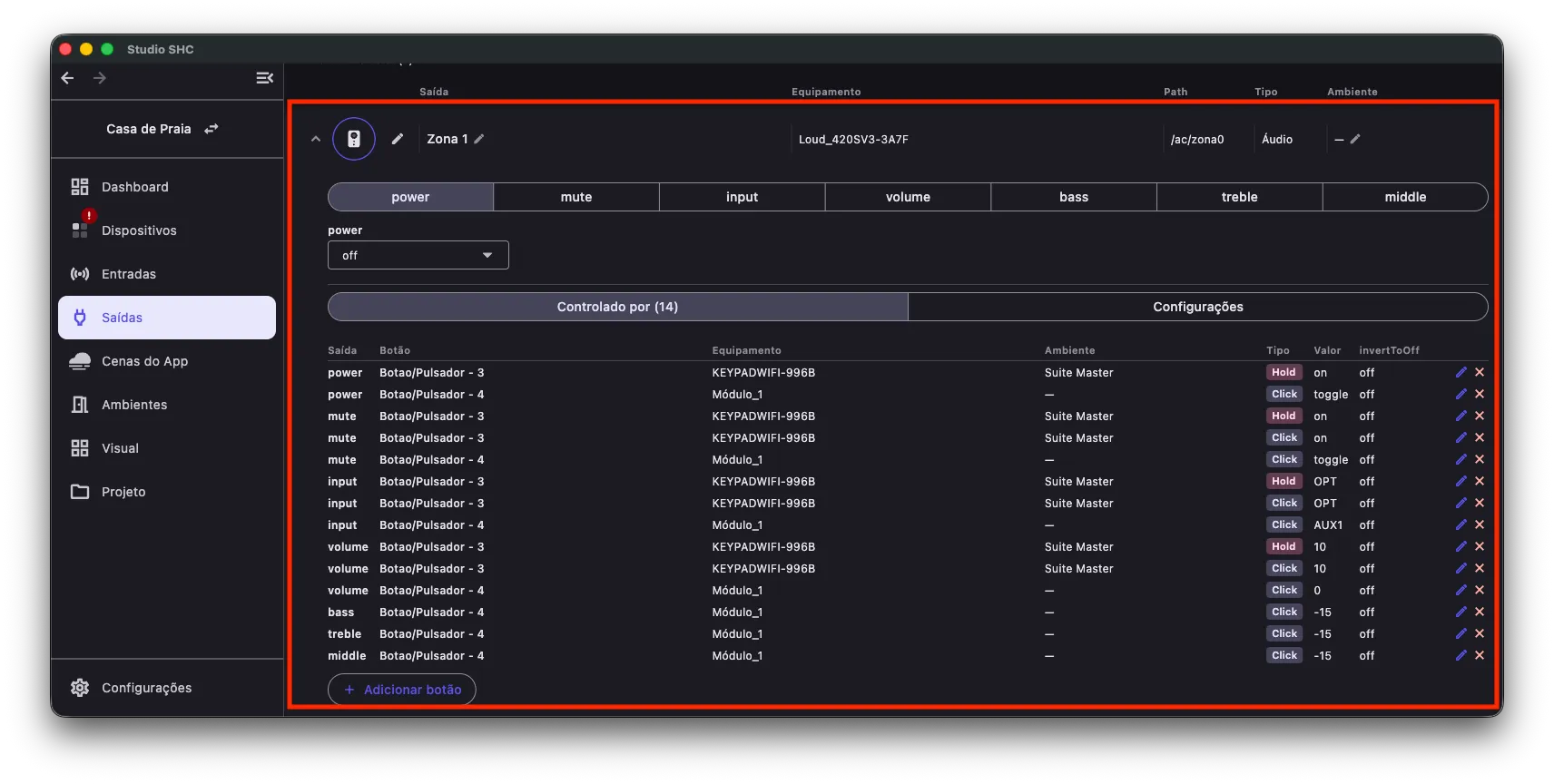

Abrir a zona

Acesse a tela Saídas.
Localize a zona desejada.
Clique na linha para expandir.

Ao expandir, a zona mostra, nesta ordem:

O seletor de sub-funções (os controles internos da zona), com uma opção por controle.
O editor da sub-função escolhida.
As abas Controlado por e Configurações.

Editor de sub-função

O seletor mostra o nome de cada controle informado pelo equipamento, como Power, Mute, Input e Volume.

Ao escolher um controle, o editor abaixo se adapta ao tipo dele:

Tipo de controle	Como aparece
Liga e desliga	Interruptor
Escolha entre opções	Lista de opções
Valor numérico	Contador com os botões + e −

Regras importantes desse editor:

Cada alteração é enviada diretamente ao equipamento e não é gravada na nuvem.
O valor exibido é o que o equipamento respondeu, e não o que você digitou.
Em ajustes contínuos, como segurar o + do volume, o Studio SHC agrupa os cliques. Ele envia o valor final pouco depois de você parar, para não congestionar a rede.
No navegador sem o app instalado, o editor fica cinza e não responde. Aparece a explicação Requer o app instalado (acesso à rede local).

Para entender os demais controles da tela, veja Controlar saídas.

Controlado por e Configurações na zona

As duas abas funcionam como nas saídas comuns, com duas diferenças.

Na aba Controlado por:

A tabela ganha a coluna Saída. Ela informa qual controle da zona cada botão aciona, como Power ou Volume.
A contagem em Controlado por (N) soma as associações de todos os controles da zona. Uma cena que muda apenas o volume continua aparecendo, mesmo com Power selecionado no seletor.

Na aba Configurações:

As opções Esconder e Grupo valem para a zona inteira, e não para um controle isolado.

Para associar um botão a um controle da zona, veja Associar botão a uma saída.

Se algo der errado

Situação	O que fazer
O editor de sub-função está cinza	Você está no navegador. Use o Studio SHC instalado no tablet ou no computador
O valor volta sozinho depois de alterar	O equipamento respondeu com outro valor. Confira se o aparelho aceita aquele comando
O nome novo não apareceu no visor do aparelho	O equipamento pode estar offline. O nome continua salvo e o visor será atualizado quando ele voltar
O volume não acompanha os cliques	O Studio SHC agrupa cliques seguidos e envia o valor final. Aguarde um instante depois de parar
Uma cena não aparece na aba Controlado por	Confira se a saída de destino é outra zona ou outro equipamento

Dicas úteis

A zona ocupa uma linha só, mas reúne vários controles. Abra a linha para vê-los.
O ícone da linha liga e desliga a zona inteira.
Alterações feitas no editor de sub-função são comandos diretos ao equipamento e não geram pendência de envio.
Esconder, Grupo, Ambiente e Ícone valem para a zona inteira.
Dê nomes de zona que indiquem o local, como Som varanda, em vez de Zona 1.
Renomear a zona também atualiza o nome no visor do aparelho, quando ele está online.
