Barra de ferramentas da planta
A barra de ferramentas fica no topo da tela Visual e reúne tudo o que você usa para trabalhar na planta.
É por ela que você salva o desenho, desfaz um passo, escolhe o que o clique vai fazer, controla o zoom e exporta a planta.
Esta página descreve cada botão da barra superior, a barra inferior de visualização e a diferença entre usar com mouse e usar com o dedo.
Onde fica
Seção intitulada “Onde fica”A barra de ferramentas aparece assim que a tela Visual é aberta, no topo da área de desenho.
Para saber como chegar até a tela, veja Visual — visão geral.

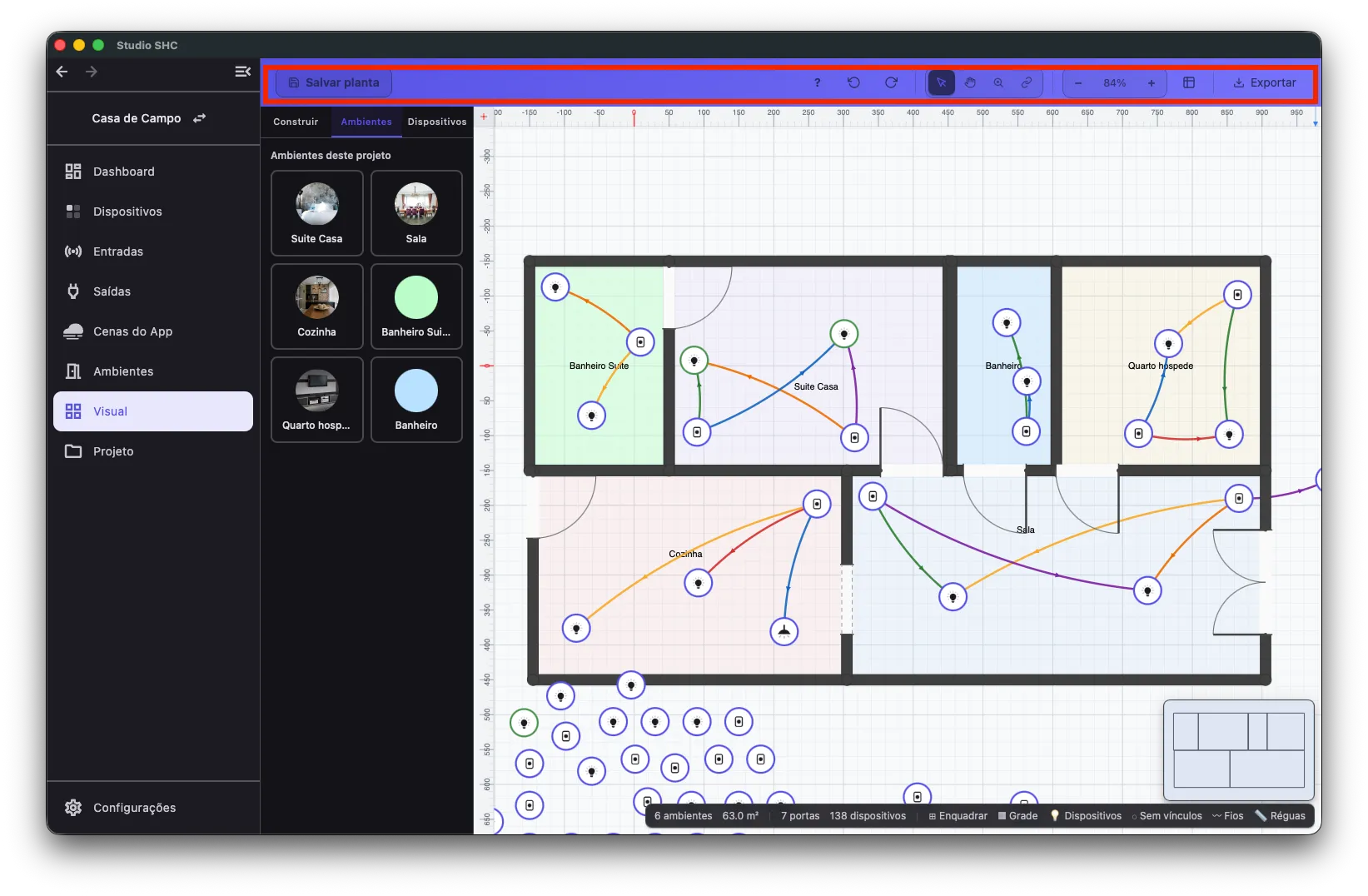

O que aparece na barra superior
Seção intitulada “O que aparece na barra superior”Da esquerda para a direita:
| Botão | O que faz |
|---|---|
| Salvar planta | Envia o desenho para a nuvem. Enquanto grava, vira Salvando… e fica desativado |
| ? | Abre a janela Atalhos de teclado |
| Desfazer | Desfaz a última alteração do desenho |
| Refazer | Refaz a alteração desfeita |
| Selecionar ambiente | Ferramenta de seleção padrão |
| Mão | Modo de deslocar a vista, sem mexer no desenho |
| Selecionar item | Seleciona somente ícones de saída e de botão |
| Fio | Cria a ligação entre um botão e uma saída |
| Afastar, percentual, Aproximar | Controlam o zoom |
| Resumo de áreas | Abre a lista de áreas dos ambientes |
| Mais ações | Menu com ações de seleção e de visualização |
| Exportar | Menu para exportar o desenho |
Em telas estreitas, os textos escritos somem e ficam apenas os ícones. Alguns botões saem da barra e passam a ser abertos pelo menu Mais ações.

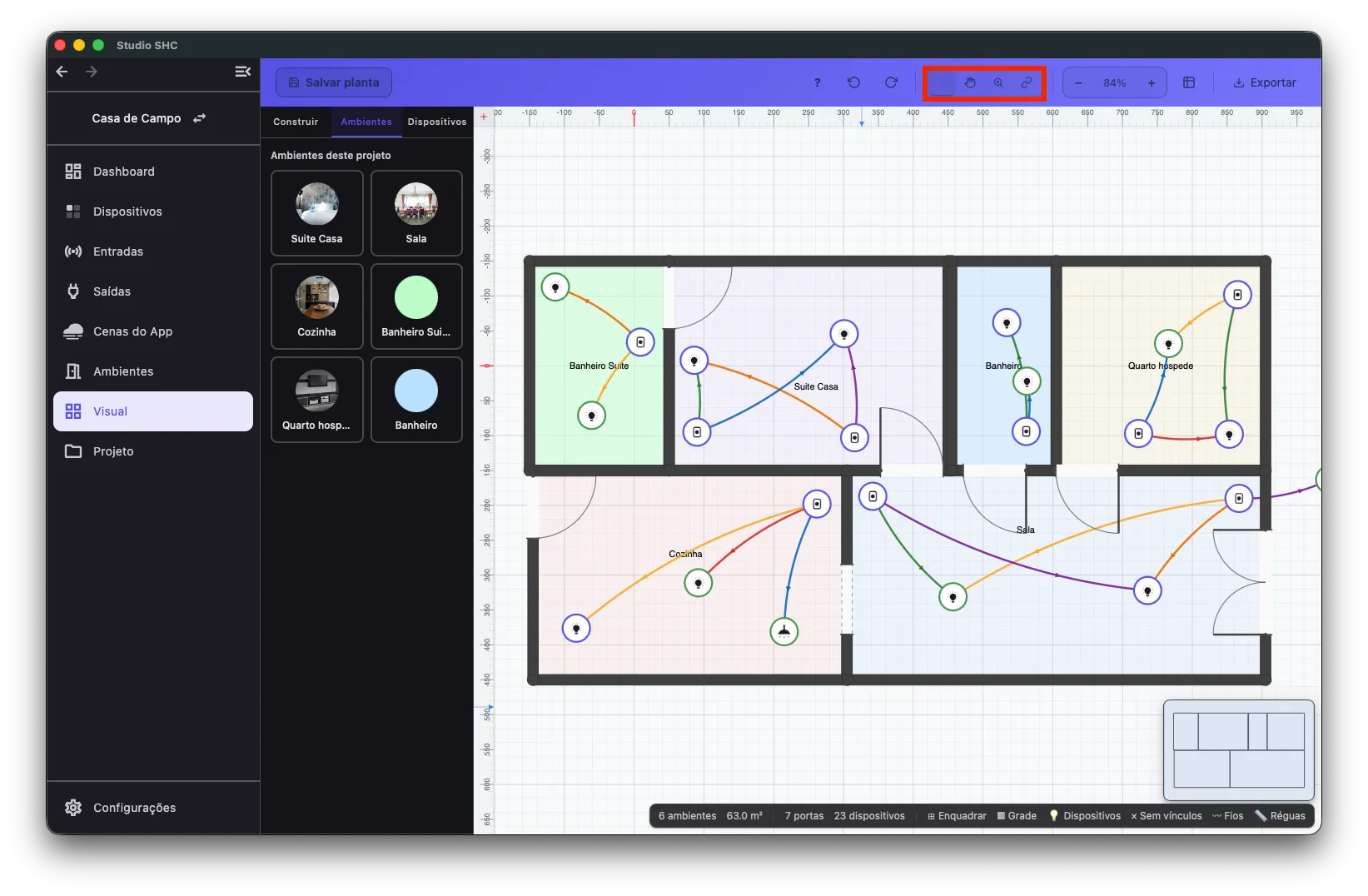

As quatro ferramentas de ponteiro
Seção intitulada “As quatro ferramentas de ponteiro”As quatro ferramentas do meio da barra decidem o que o seu clique ou toque vai atingir. Elas se excluem: escolher uma desliga as outras, e a ferramenta ativa fica destacada.
| Ferramenta | O que responde ao clique | O que fica protegido |
|---|---|---|
| Selecionar ambiente | Ambiente, parede, porta, janela e também o ícone de um dispositivo, quando você clica direto nele | — |
| Mão | Nada. Arrastar apenas desloca a vista | Todo o desenho. Nada se move por engano |
| Selecionar item | Somente ícones de saída e de botão | Ambiente, parede, porta e janela |
| Fio | Somente as pontas de uma ligação | O restante do desenho |
A ferramenta Selecionar item existe por um motivo. Na ferramenta de seleção normal, clicar em cima de um ícone que está dentro de um cômodo costuma selecionar o cômodo. Isso acontece porque o ícone é um alvo pequeno dentro de uma área grande.
Use a Mão quando quiser apenas navegar pela planta sem risco de arrastar alguma coisa sem querer.
Selecionar mais de um item
Seção intitulada “Selecionar mais de um item”Com a ferramenta Selecionar item, arraste sobre uma área vazia do desenho. O Studio SHC desenha um retângulo e seleciona todos os ícones cujo centro caiu dentro dele.
Essa seleção substitui a anterior, em vez de somar. Quando há dois ou mais itens selecionados, o painel de propriedades da direita não abre, porque ele mostra um item de cada vez.
A barra inferior mostra a quantidade escolhida, no formato N selecionados.
O percentual entre os botões de zoom mostra a aproximação atual. Clicar nele volta para 100%.
| Como fazer | Efeito |
|---|---|
| Roda do mouse | Aproxima ou afasta na direção do cursor |
| Pinça de dois dedos | Aproxima ou afasta em torno do ponto entre os dedos |
| Botões Afastar e Aproximar | Aproximam ou afastam um passo por clique |
| Clique no percentual | Volta para o tamanho natural, 100% |
| Botão Enquadrar, na barra inferior | Ajusta o zoom para caber o projeto inteiro na tela |
O mesmo controle de zoom também aparece no canto inferior esquerdo da área de desenho, junto do botão de enquadrar.
Deslocar a vista
Seção intitulada “Deslocar a vista”Deslocar a vista muda apenas o que você está olhando. Nada do desenho se move.
| Como fazer | Onde funciona |
|---|---|
| Arrastar com o botão do meio do mouse | Sempre |
| Segurar a barra de espaço e arrastar | Computador |
| Segurar Shift e arrastar | Computador |
| Ligar a ferramenta Mão e arrastar | Sempre |
| Deslizar com um dedo, com a ferramenta Mão ligada | Tablet |
| Deslizar com dois dedos, com qualquer outra ferramenta | Tablet |
No toque, o gesto depende da ferramenta que está ligada:
- Com a ferramenta Mão (tecla H), um dedo já desloca a vista. É o modo mais confortável para percorrer uma planta grande, porque nada do desenho responde ao toque.
- Com qualquer outra ferramenta — Selecionar ambiente, Selecionar item ou Fio — um dedo age sobre o desenho, e o deslocamento é feito com dois dedos.
Desfazer e refazer
Seção intitulada “Desfazer e refazer”Os botões Desfazer e Refazer valem para o desenho: cômodos movidos, paredes, portas, janelas e posição dos ícones.
- Desfazer também responde a Ctrl+Z.
- Refazer também responde a Ctrl+Y.
- Um clique que não moveu nada não cria um passo para desfazer.
- O histórico vale enquanto você estiver na tela. Ao sair e voltar, ele recomeça e o desenho volta ao que foi salvo por último.
O botão Excluir, do painel de propriedades, não pede confirmação. Se apagar algo sem querer, use Desfazer.

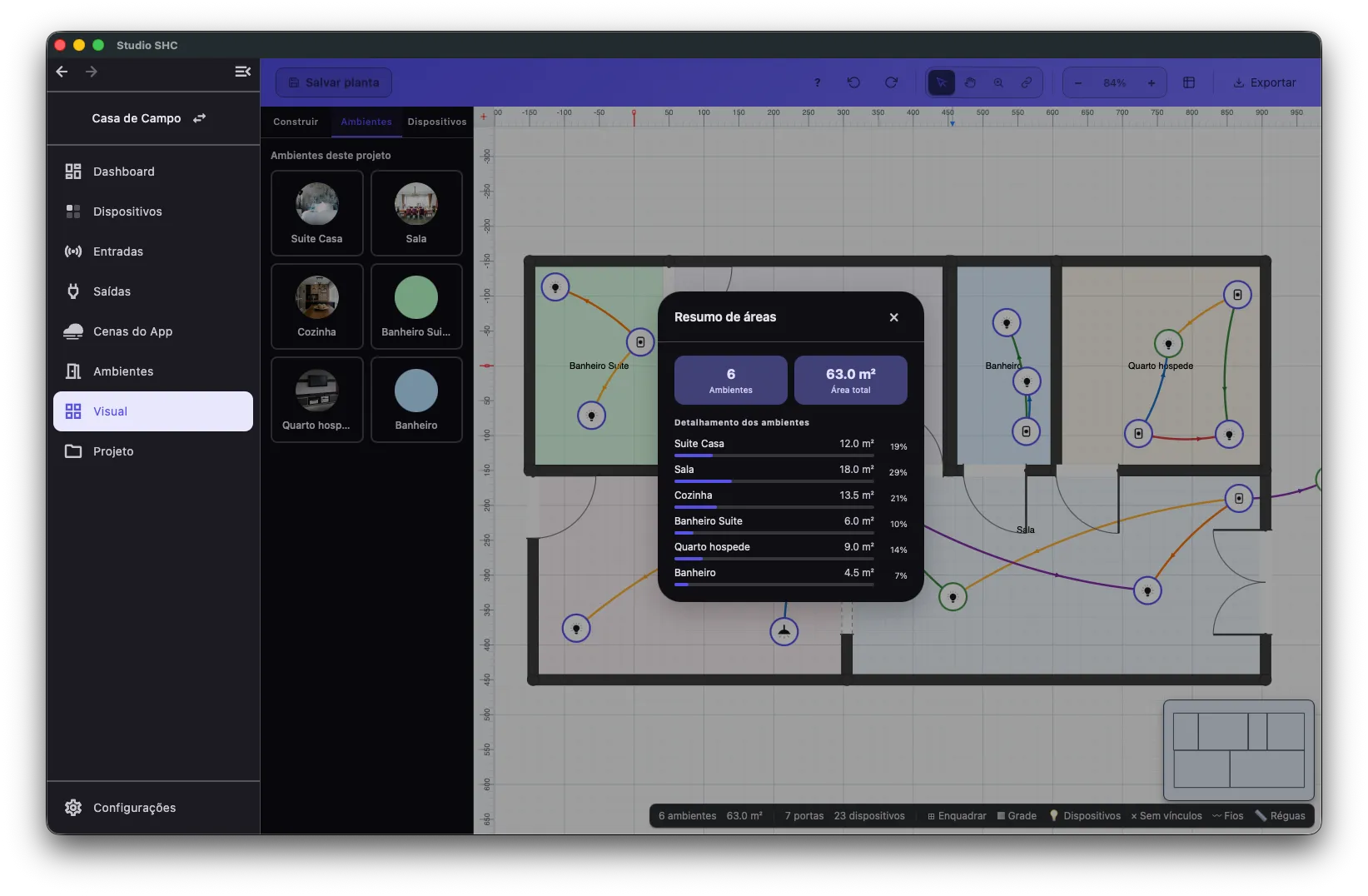

Resumo de áreas
Seção intitulada “Resumo de áreas”O botão Resumo de áreas abre um quadro sobre a planta com o total de ambientes e a área total do projeto.
Abaixo, na seção Detalhamento dos ambientes, aparece uma linha por ambiente com o nome, a área, uma barra proporcional e a porcentagem sobre a área total.
Se o projeto não tiver ambientes, o quadro mostra Nenhum ambiente encontrado. e Adicione ambientes para visualizar o resumo.
Para fechar, use o X do canto, a tecla Esc ou clique fora do quadro.

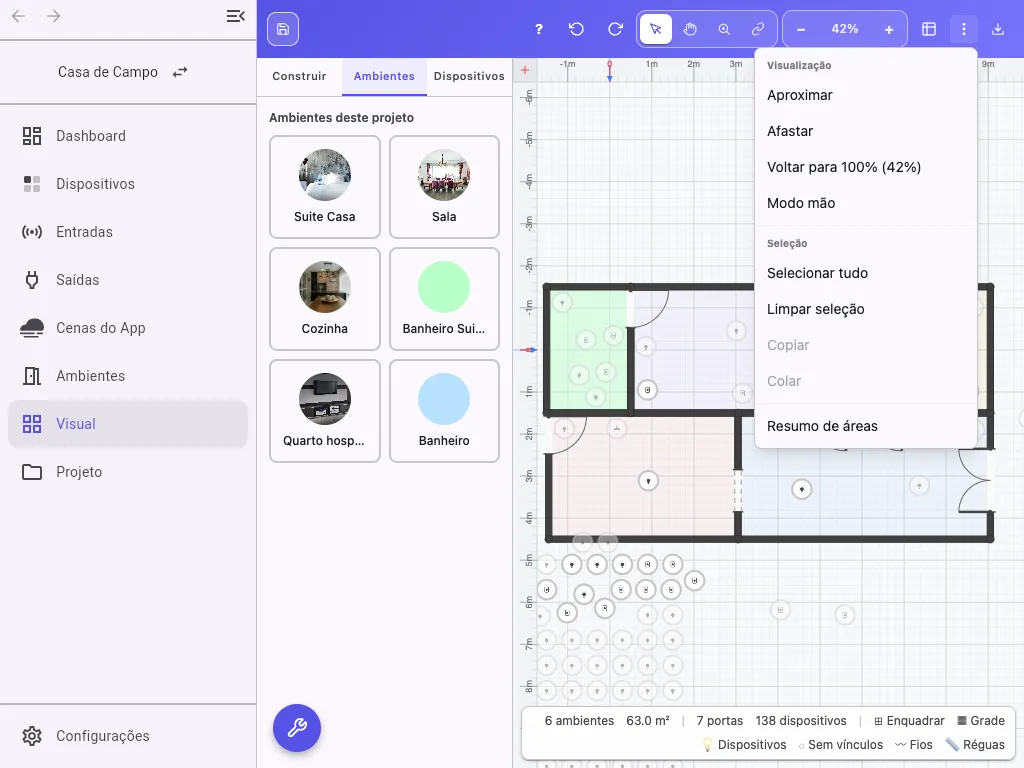

Menu Mais ações
Seção intitulada “Menu Mais ações”O menu Mais ações reúne o que não cabe na barra. Ele aparece em telas estreitas e em qualquer aparelho de toque, inclusive no tablet em tela larga.
| Seção | Itens |
|---|---|
| Visualização | Aproximar, Afastar, Voltar para 100% e Modo mão |
| Seleção | Selecionar tudo, Limpar seleção, Copiar e Colar |
O item Resumo de áreas também aparece nesse menu quando o botão sai da barra.
Copiar e Colar ficam esmaecidos quando não há nada para copiar ou nada guardado, em vez de sumirem.
Botões de visualização da barra inferior
Seção intitulada “Botões de visualização da barra inferior”A barra inferior mostra as contagens do projeto à esquerda e os botões de visualização à direita.
As contagens aparecem conforme o que existe no desenho: quantidade de ambientes, área total, quantidade de portas, de janelas e de dispositivos, além de N selecionados quando há vários itens escolhidos.
| Botão | O que faz | Como começa |
|---|---|---|
| Enquadrar | Ajusta o zoom e o centro para caber tudo na tela | — |
| Grade | Mostra ou esconde a grade de fundo | Ligado |
| Dispositivos | Mostra ou esconde os ícones de saída e de botão | Ligado |
| Sem vínculos | Esconde os itens que ainda não têm ambiente e também não têm nenhuma ligação. Escondido, o ícone deixa de responder ao clique | Ligado |
| Fios | Mostra ou esconde os fios das ligações | Ligado |
| Réguas | Mostra ou esconde as réguas nas bordas do desenho | Ligado |
Esses botões valem apenas para a sua sessão. Eles não são gravados na nuvem e voltam ao estado inicial quando você abre a tela de novo.
Como fica no tablet
Seção intitulada “Como fica no tablet”No toque, o Studio SHC troca os gestos e as teclas por botões na tela.
| Ação | No computador | No tablet |
|---|---|---|
| Deslocar a vista | Botão do meio, barra de espaço, Shift ou ferramenta Mão | Um dedo com a ferramenta Mão; dois dedos com as demais |
| Aproximar e afastar | Roda do mouse | Pinça de dois dedos, ou os botões de zoom |
| Criar uma ligação | Ferramenta Fio, arrastando do botão até a saída | Ferramenta Fio, tocando no botão e depois na saída |
| Selecionar tudo, limpar, copiar e colar | Atalhos de teclado | Menu Mais ações |
| Apagar | Tecla Delete | Botão Excluir, no painel de propriedades |
| Sair de um modo | Tecla Esc | Botão Cancelar, na faixa do topo do desenho |
Quando uma ferramenta de colocação está ativa, o tablet mostra uma faixa no topo do desenho dizendo o que o próximo toque vai fazer, sempre com o botão Cancelar. Alguns exemplos são Ligando — toque num botão e depois numa saída, Selecionando itens — toque num ícone e Colocando porta — toque numa parede.
O painel lateral esquerdo vira uma gaveta, aberta pelo botão redondo do canto inferior esquerdo, com a dica Ferramentas.
Se um botão não aparecer na barra
Seção intitulada “Se um botão não aparecer na barra”| Situação | O que fazer |
|---|---|
| O botão Resumo de áreas sumiu | A tela está estreita. Use o menu Mais ações |
| O grupo de zoom sumiu | A tela está estreita. Use o menu Mais ações, seção Visualização |
| Só aparecem ícones, sem texto | Comportamento normal em telas estreitas. Passe o cursor sobre o botão para ver a dica |
| O botão Salvar planta está esmaecido | A gravação está em andamento. Aguarde o rótulo voltar de Salvando… para Salvar planta |
| O menu Mais ações não aparece | Você está em um computador com mouse e tela larga. As mesmas ações estão nos atalhos de teclado |
Dicas úteis
Seção intitulada “Dicas úteis”- Use a ferramenta Mão para navegar pela planta sem risco de arrastar algum elemento sem querer.
- Use a ferramenta Selecionar item quando precisar pegar um ícone que está dentro de um cômodo.
- Clique no percentual do zoom para voltar rapidamente para 100%.
- Use Enquadrar para achar de novo a planta inteira depois de aproximar muito.
- Desligue Fios quando quiser olhar só a distribuição dos equipamentos, sem as linhas de ligação.
- Use Sem vínculos para esconder o que ainda não foi organizado nem ligado e enxergar melhor o que já está pronto.
- Desfazer só reverte o desenho. Alterações de ambiente e de ligações valem na hora e devem ser desfeitas pela própria planta ou pelas telas Entradas e Saídas.
- Para ver a lista completa de teclas, veja Atalhos de teclado da planta.
