Portas e janelas
Na tela Visual, você pode encaixar portas e janelas nas paredes dos ambientes desenhados.
Elas deixam a planta mais parecida com a planta da obra e ajudam a reconhecer cada cômodo.
Portas e janelas fazem parte apenas do desenho. Elas não têm relação com saídas, botões, cenas ou equipamentos.
Antes de começar
Seção intitulada “Antes de começar”- O projeto precisa ter pelo menos um ambiente desenhado, porque a porta e a janela só encaixam em cima de uma parede. Para ajustar o cômodo antes, veja Desenhar e ajustar ambientes.
- O desenho não é gravado sozinho. Ao terminar, clique em Salvar planta, na barra superior do editor.
Onde ficam

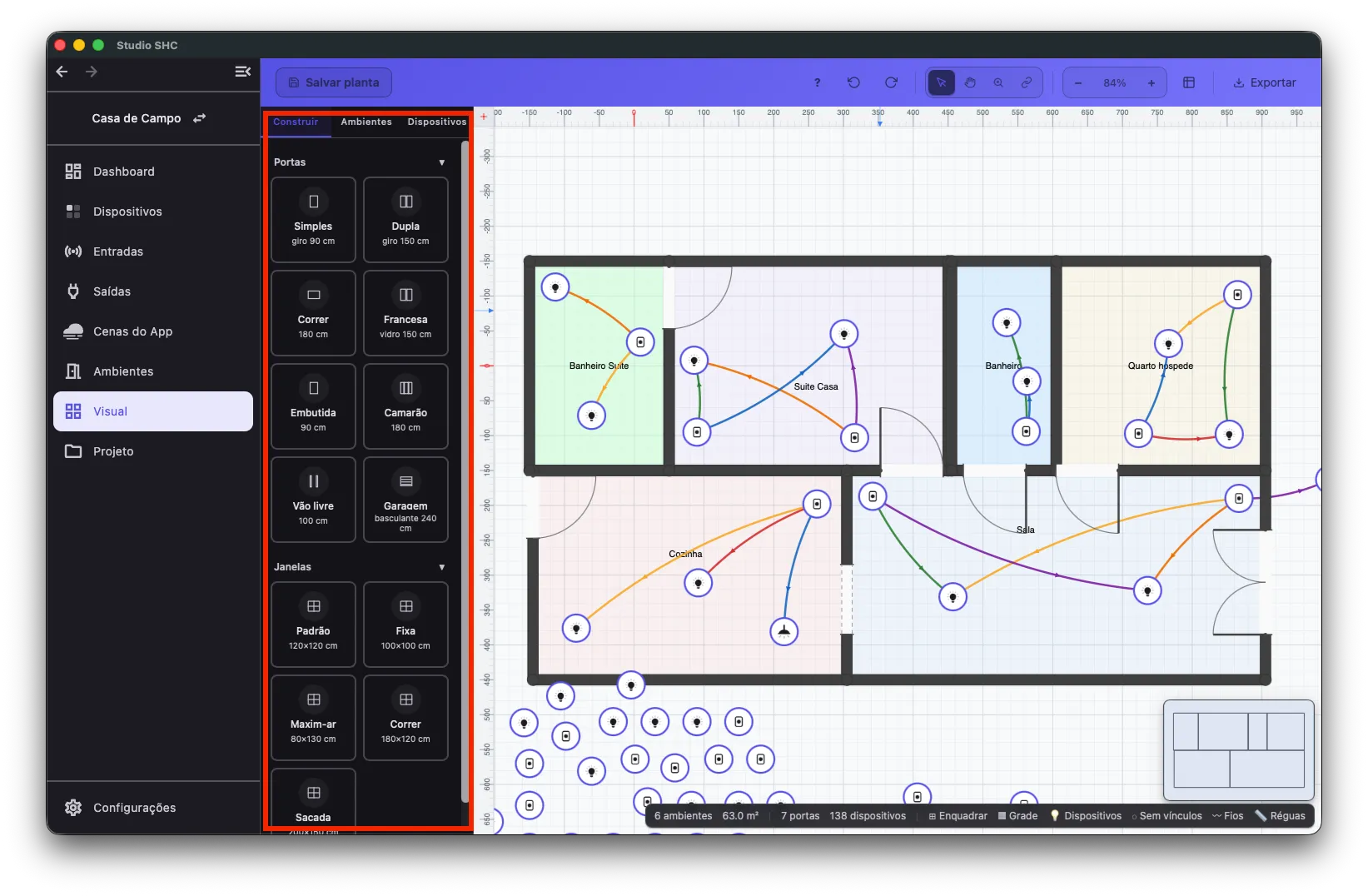

Seção intitulada “Onde ficam”As portas e as janelas ficam na aba Construir, no painel lateral esquerdo do editor.
-
Entre no projeto e abra a tela Visual.
-
No painel lateral esquerdo, clique na aba Construir.
-
As seções Portas e Janelas aparecem uma abaixo da outra.
Cada seção pode ser recolhida ou expandida pela seta ao lado do título, de forma independente da outra.
No tablet, esse painel fica escondido e abre pelo botão redondo no canto inferior esquerdo da área de desenho.
Para conhecer o painel inteiro, veja Painel lateral da planta.
Tipos de porta disponíveis
Seção intitulada “Tipos de porta disponíveis”Cada cartão mostra o nome do tipo e a medida padrão que ele usa ao ser inserido.
| Cartão | Medida padrão |
|---|---|
| Simples | giro 90 cm |
| Dupla | giro 150 cm |
| Correr | 180 cm |
| Francesa | vidro 150 cm |
| Embutida | 90 cm |
| Camarão | 180 cm |
| Vão livre | 100 cm |
| Garagem | basculante 240 cm |
Tipos de janela disponíveis
Seção intitulada “Tipos de janela disponíveis”| Cartão | Medida padrão |
|---|---|
| Padrão | 120×120 cm |
| Fixa | 100×100 cm |
| Maxim-ar | 80×130 cm |
| Correr | 180×120 cm |
| Sacada | 200×150 cm |
Inserir uma porta ou uma janela
Seção intitulada “Inserir uma porta ou uma janela”-
Na aba Construir, clique no cartão do tipo desejado.
O cartão fica destacado, indicando que o modo de colocação está ativo.
-
Leve o cursor até a planta.

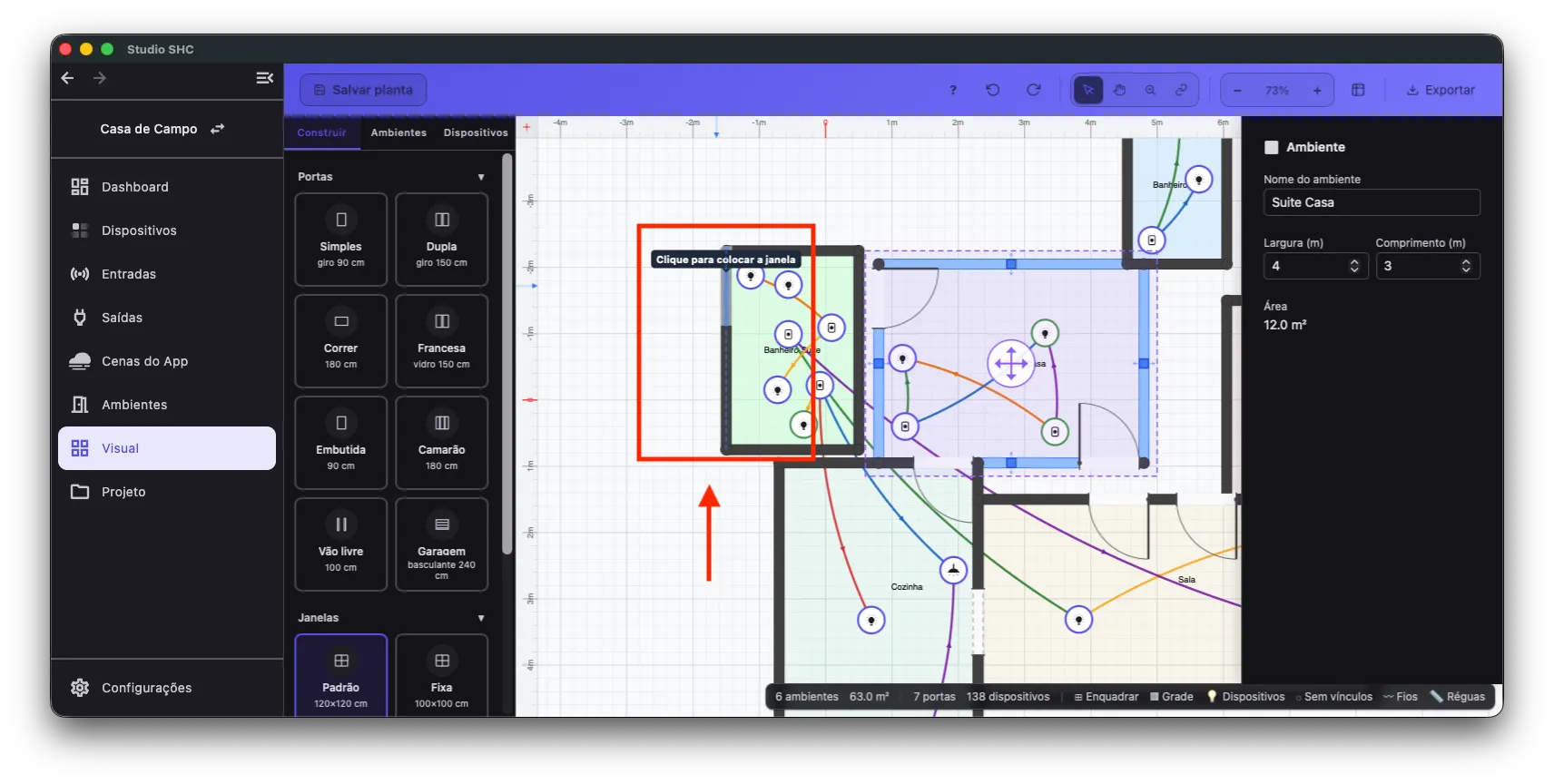

Sobre uma parede, o cursor vira uma mira. Fora de uma parede, ele indica que ali não é possível encaixar.
-
Clique em cima da parede onde a abertura deve ficar.
-
A porta ou a janela é encaixada e o editor volta sozinho para a ferramenta Selecionar ambiente.
Clicar fora de uma parede não faz nada.
No computador, também é possível arrastar o cartão do painel direto para o desenho.
No tablet

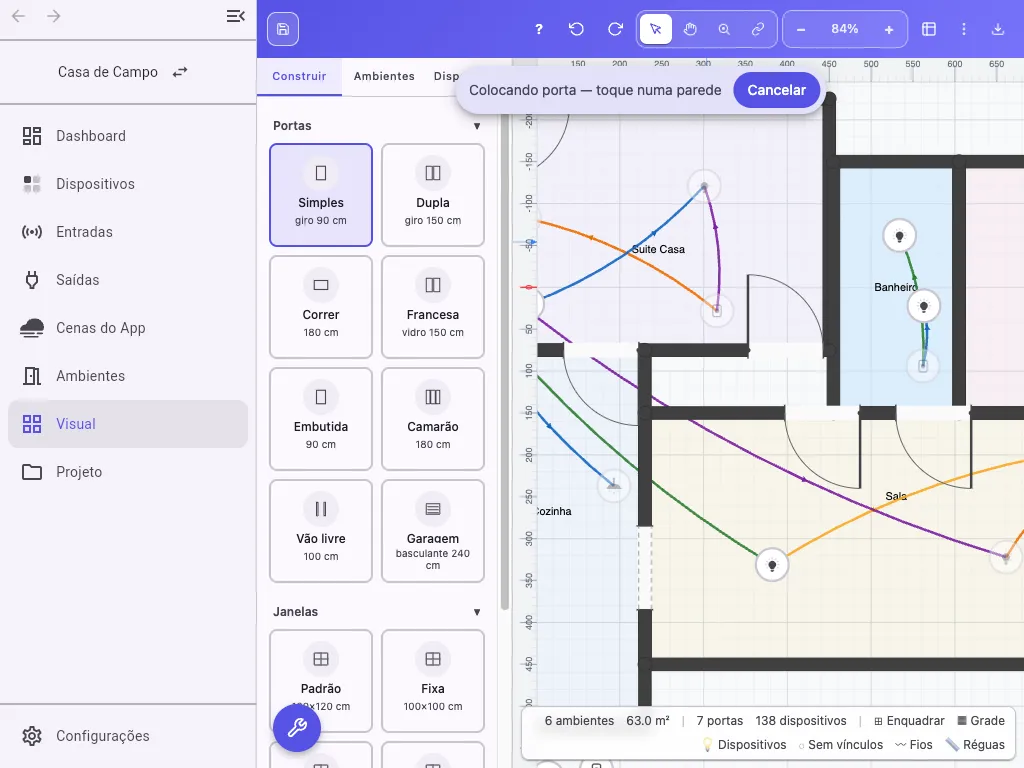

Seção intitulada “No tablet”Em aparelhos de toque, ao escolher um cartão, aparece uma faixa no topo do desenho avisando o que o próximo toque vai fazer:
| Modo ativo | Texto da faixa |
|---|---|
| Colocando porta | Colocando porta — toque numa parede |
| Colocando janela | Colocando janela — toque numa parede |
A faixa tem o botão Cancelar, que sai do modo e volta a selecionar.
No computador, para sair do modo sem inserir nada, pressione Esc.
Mover ao longo da parede
Seção intitulada “Mover ao longo da parede”Depois de inserida, arraste a porta ou a janela para deslizá-la ao longo da parede.
A abertura nunca sai da parede em que foi encaixada e nunca encosta nas pontas dela.
Para posicionar com medida exata, use os campos de distância no painel de propriedades.
Ajustar uma porta

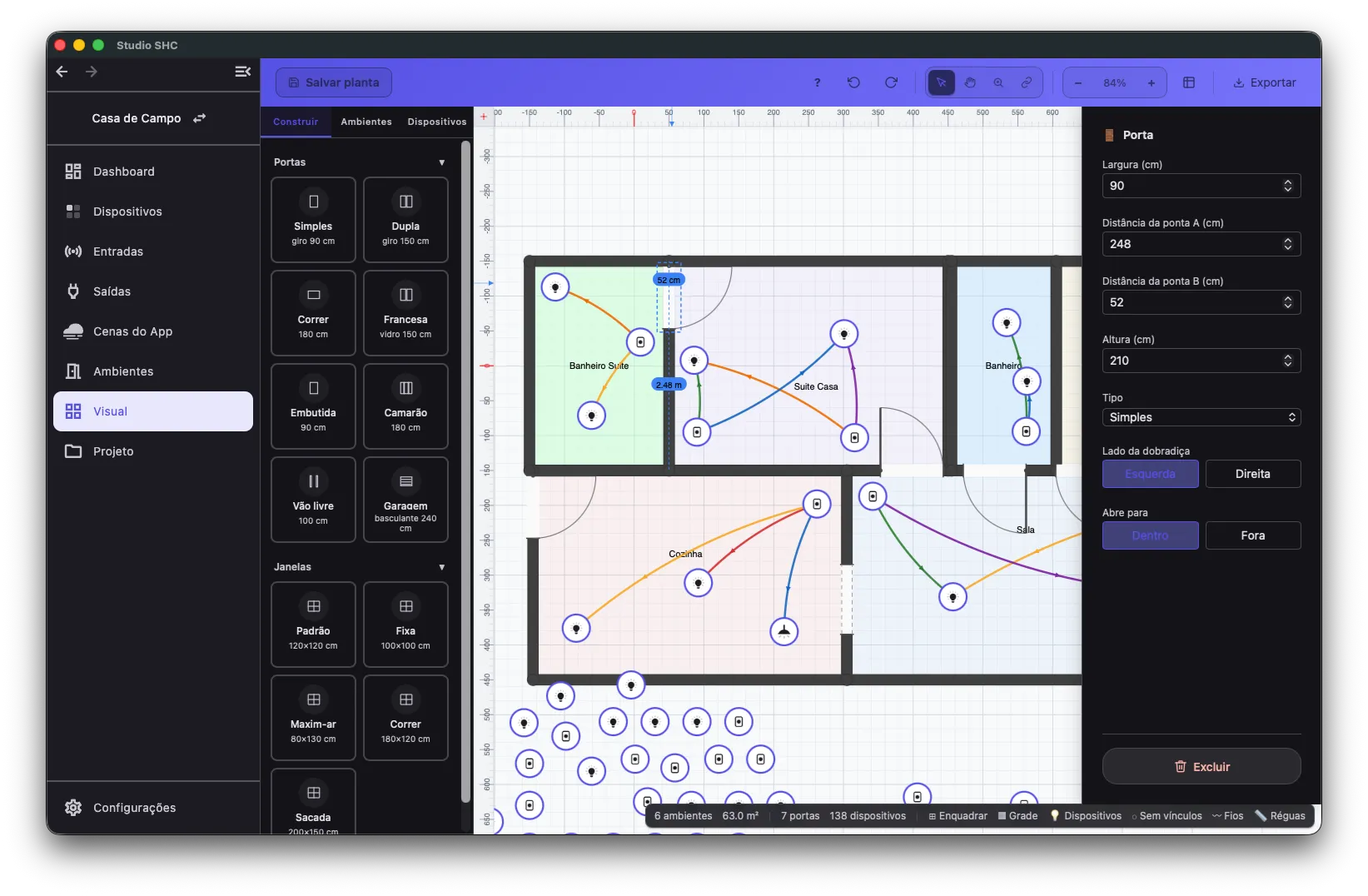

Seção intitulada “Ajustar uma porta”Selecione a porta com a ferramenta Selecionar ambiente. O painel de propriedades abre à direita.
| Campo | O que faz |
|---|---|
| Largura (cm) | Define a largura do vão |
| Distância da ponta A (cm) | Reposiciona a porta medindo a partir de uma das pontas da parede |
| Distância da ponta B (cm) | Reposiciona a porta medindo a partir da outra ponta |
| Altura (cm) | Define a altura da porta |
| Tipo | Permite trocar o tipo: Simples, Dupla, De correr, Francesa, Embutida, Camarão, Vão livre (sem folha) ou Garagem |
| Lado da dobradiça | Dois botões: Esquerda ou Direita |
| Abre para | Dois botões: Dentro ou Fora |
Os campos Lado da dobradiça e Abre para aparecem apenas em portas com folha. Os tipos Vão livre e Garagem não mostram esses dois campos.
Ajustar uma janela

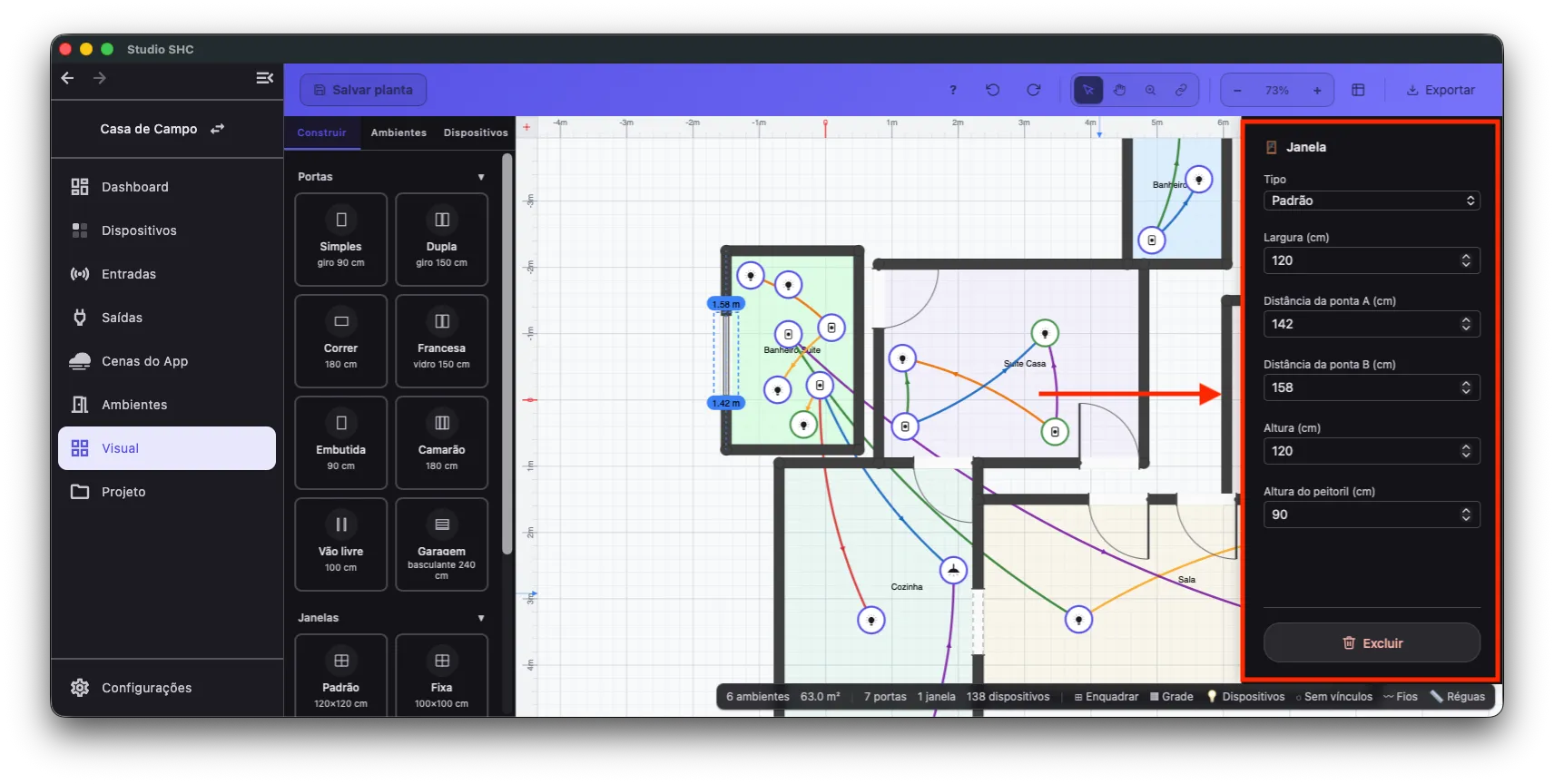

Seção intitulada “Ajustar uma janela”Selecione a janela. O painel de propriedades abre à direita.
| Campo | O que faz |
|---|---|
| Tipo | Permite trocar o tipo: Padrão, Fixa, Maxim-ar, De correr ou Sacada |
| Largura (cm) | Define a largura do vão |
| Distância da ponta A (cm) | Reposiciona a janela a partir de uma das pontas da parede |
| Distância da ponta B (cm) | Reposiciona a janela a partir da outra ponta |
| Altura (cm) | Define a altura da janela |
| Altura do peitoril (cm) | Define a que altura a janela começa em relação ao piso |
Excluir uma porta ou uma janela
Seção intitulada “Excluir uma porta ou uma janela”Portas e janelas fazem parte do desenho, por isso podem ser apagadas.
-
Selecione a porta ou a janela.
-
Clique em Excluir, no rodapé do painel de propriedades, ou pressione a tecla Delete.
A exclusão não pede confirmação. Para voltar atrás, use Desfazer, na barra superior, ou Ctrl+Z.
Com vários itens selecionados, o botão mostra Excluir N itens e apaga somente o que pode ser apagado. Ambientes e ícones de saída ou de botão são ignorados, porque eles não se excluem pela planta.
Contagem no rodapé
Seção intitulada “Contagem no rodapé”A barra de status, no rodapé do desenho, mostra quantas portas e quantas janelas existem na planta, junto com a quantidade de ambientes, a área total e a quantidade de dispositivos.
Essas contagens só aparecem quando há o que contar.
Portas e janelas vão para a nuvem quando você clica em Salvar planta, na barra superior do editor, se houver conexão. Veja Salvar a planta e resolver conflitos.
Se tentar sair com alterações pendentes, o Studio SHC pergunta Sair sem salvar?, com as opções Cancelar, Sair sem salvar e Salvar e sair.
Para mais detalhes, veja Salvar a planta e resolver conflitos.
Para levar o desenho para a obra em imagem, CAD ou PDF, veja Exportar a planta.
Se algo der errado
Seção intitulada “Se algo der errado”| Situação | O que fazer |
|---|---|
| O clique não insere nada | Confira se você clicou exatamente em cima de uma parede. Fora da parede, o clique é ignorado |
| O cartão continua destacado depois de inserir | Após a inserção, o editor volta sozinho para a seta. Se ainda estiver em modo de colocação, pressione Esc ou use Cancelar na faixa do topo |
| A porta não fica onde você quer | Arraste-a ao longo da parede ou use os campos Distância da ponta A (cm) e Distância da ponta B (cm) |
| Não aparecem os campos Lado da dobradiça e Abre para | O tipo escolhido não tem folha, como Vão livre e Garagem |
| Não é possível inserir porque não há paredes | Verifique se o projeto tem ambientes desenhados. Cada ambiente já nasce com as paredes do contorno |
| Você inseriu a abertura no lugar errado | Arraste-a ao longo da parede ou use Desfazer e insira de novo |
Dicas úteis
Seção intitulada “Dicas úteis”- Escolha primeiro o tipo no painel Construir e só depois clique na parede.
- A porta e a janela sempre pertencem a uma parede. Se o clique não encaixar, é porque não havia parede ali.
- Use os campos de distância quando precisar de posição exata. Use o arraste quando for só uma conferência visual.
- Depois de inserir, o editor volta sozinho para a seta, evitando inserções acidentais.
- No tablet, a faixa no topo do desenho sempre mostra o modo ativo e o botão Cancelar.
- Portas e janelas podem ser excluídas pela planta. Ambientes e ícones de saída ou de botão, não.
- Clique em Salvar planta ao terminar, senão as aberturas não vão para a nuvem.
